ChemSafe 组合
ChemSafe 辅泵
ChemSafe 主泵

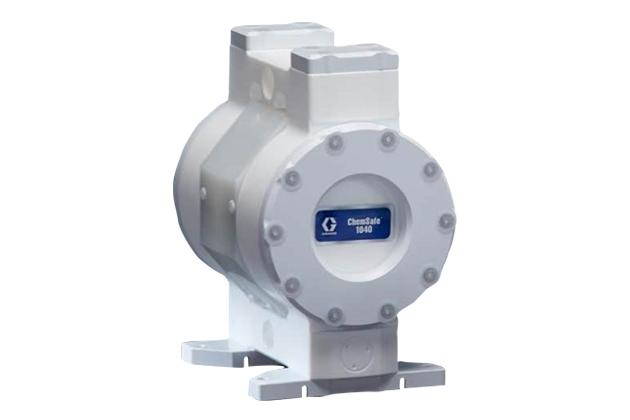

ChemSafe™ 双隔膜泵

简介:一次成型泵体框架：坚固耐用，极大降低流体泄漏概率。耐腐蚀泵体无任何外露金属部件，减少维护、延长工作寿命并且提供洁净、安全的工作环境。

型号:ChemSafe™

累计浏览:12584次

★专利气阀技术：设计简洁耐用，包括壳体在内只有13个部件，无死点、无需供气润滑，具备用控制扩展接口。

★外置式换向阀：可快速装卸，实现在线更换-共4个固定螺栓。

★外置式导向阀：隔膜行程控制导向阀可在线直接装卸，维修快捷。

★一次成型泵体框架：坚固耐用，极大降低流体泄漏概率。

• CNC 机加工部件装配精度高，与注塑件相比防漏密封性更加卓越。

• 耐腐蚀泵体无任何外露金属部件，减少维护、延长工作寿命并且提供洁净、安全的工作环境。

• 气动马达可拆除，维修简便、直观，有效减少停机时间。

• 五种泵尺寸供选：1/4 英寸、3/8 英寸、1/2 英寸、1 英寸和1.5 英寸。

主要应用:

• 输送强酸和溶剂 • 陶瓷磨料表面处理 • 电镀 • 压滤机配套 • 钢铁 • 制药 • 酸洗槽 • 印刷油墨 • 碳化硅浆料 • 污水处理

规格参数

常用型号

泵尺寸	产品编号	型号	过流部件材质	阀座材质	阀球材质
1/4 inch (6.3 mm)	24X429	ChemSafe205	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
1/4 inch (6.3 mm)	24X420	ChemSafe205	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
3/8 inch (9.5 mm)	24X501	ChemSafe 307	聚乙烯	聚乙烯	聚四氟乙烯
	24X427	ChemSafe 307	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	24X428	ChemSafe 307	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
1/2 inch (12.7 mm)	24X425	ChemSafe 515	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	24X426	ChemSafe 515	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	24X497	ChemSafe 515	聚乙烯	聚乙烯	聚四氟乙烯
	24X498	ChemSafe 515	聚乙烯	聚乙烯	聚四氟乙烯
1 inch (25.4 mm)	24X423	ChemSafe 1040	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	24X424	ChemSafe 1040	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	24X491	ChemSafe 1040	聚乙烯	聚乙烯	聚四氟乙烯
	24X492	ChemSafe 1040	聚乙烯	聚乙烯	聚四氟乙烯
1-1/2 inch (38.1 mm)	24X421	ChemSafe 1590	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
1-1/2 inch (38.1 mm)	24X422	ChemSafe 1590	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯

泵尺寸	产品编号	型号	接口类型	膜片材质
1/4 inch (6.3 mm)	24X429	ChemSafe205	NPT	PTFE/EPDM一体式膜片
1/4 inch (6.3 mm)	24X420	ChemSafe205	BSPT	PTFE/EPDM一体式膜片
3/8 inch (9.5 mm)	24X501	ChemSafe 307	NPT	丁腈橡胶
	24X427	ChemSafe 307	NPT	PTFE/EPDM一体式膜片
	24X428	ChemSafe 307	BSPT	PTFE/EPDM一体式膜片
1/2 inch (12.7 mm)	24X425	ChemSafe 515	NPT	PTFE/EPDM一体式膜片
	24X426	ChemSafe 515	BSPT	PTFE/EPDM一体式膜片
	24X497	ChemSafe 515	NPT	PTFE/EPDM一体式膜片
	24X498	ChemSafe 515	BSPT	PTFE/EPDM一体式膜片
1 inch (25.4 mm)	24X423	ChemSafe 1040	NPT	PTFE/EPDM一体式膜片
	24X424	ChemSafe 1040	BSPT	PTFE/EPDM一体式膜片
	24X491	ChemSafe 1040	NPT	PTFE/EPDM一体式膜片
	24X492	ChemSafe 1040	BSPT	PTFE/EPDM一体式膜片
1-1/2 inch (38.1 mm)	24X421	ChemSafe 1590	NPT	PTFE/EPDM一体式膜片
1-1/2 inch (38.1 mm)	24X422	ChemSafe 1590	BSPT	PTFE/EPDM一体式膜片

规格参数

型号	ChemSafe 205	ChemSafe 307	ChemSafe 515
最大流量*	3.7 gpm (14 lpm)	6.7 gpm (25 lpm)	16 gpm (60.6 lpm)
单循环排量	0.008 gal (0.03 l)	0.019 gal (0.07 l)	0.042 gal (0.16 l)
接口尺寸/类型	1/4" NPT, 1/4" BSPT	3/8" NPT, 3/8" BSPT	1/2" NPT, 1/2" BSPT
最大泵送颗粒直径	0.12 in (3.0 mm)	0.08 in (2.0 mm)	0.16 in (4.1 mm)
自吸高度（干）*	6.5 ft (2.0 m)	10 ft (3.0 m)	11 ft (3.3 m)
自吸高度（湿）*	31 ft (9.5 m)	31 ft (9.5 m)	31 ft (9.5 m)
重量 (PTFE)	4.1 lb (1.9 kg)	6.8 lb (3.1 kg)	20 lb (9.1 kg)
重量 (UHMWPE)	4 lb (1.8 kg)	6 lb (2.7 kg)	13.7 lb (6.2 kg)
最高工作温度	PTFE 泵 212°F (100°C) UHMWPE 泵 158°F (70°C)
进气压力	最小启动压力 30 psi (2 bar) 最大供气压力 100 psi (7 bar)
最大声压	70.6 dB(a)	66.1 dB(a)	82.0 dB(a)
最大声功率	64.2 dB(a)	58.1 dB(a)	74.8 dB(a)

型号	ChemSafe1040	ChemSafe1590
最大流量*	38.8 gpm (146 lpm)	99.5 gpm (376 lpm)
单循环排量	0.148 gal (0.56 l)	0.433 gal (1.64 l)
接口尺寸/类型	1" NPT, 1" BSPT	1-1/2" NPT, 1-1/2" BSPT
最大泵送颗粒直径	0.24 in (6.1 mm)	0.32 in (8.1 mm)
自吸高度（干）*	13 ft (4.0 m)	16 ft (4.9 m)
自吸高度（湿）*	31 ft (9.5 m)	31 ft (9.5 m)
重量 (PTFE)	40 lb (18 kg)	95.2 lb (43.2 kg)
重量 (UHMWPE)	26.4 lb (12 kg)	66 lb (30 kg)
最高工作温度
进气压力
最大声压	83.3 dB(a)	89.8 dB(a)
最大声功率	78.3 dB(a)	91.1 dB(a)

*因材质不同会有所差异。
